Palan électrique à chaîne

Les palans électriques à chaîne DONATI/AMIOLEVAGE

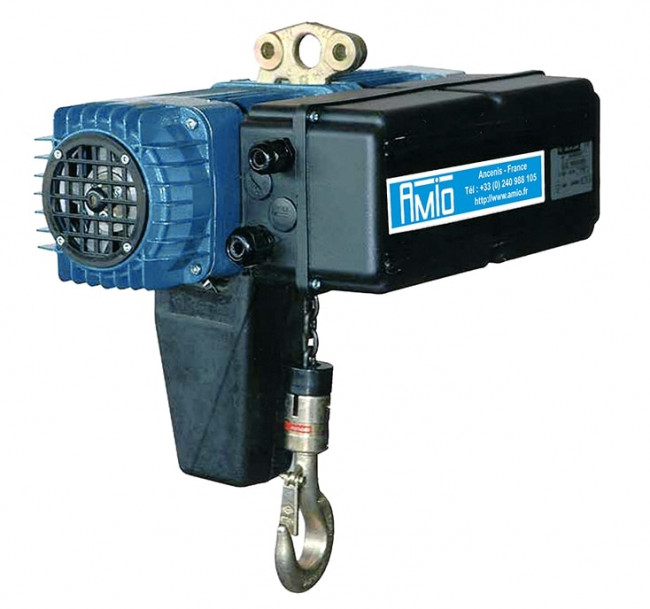

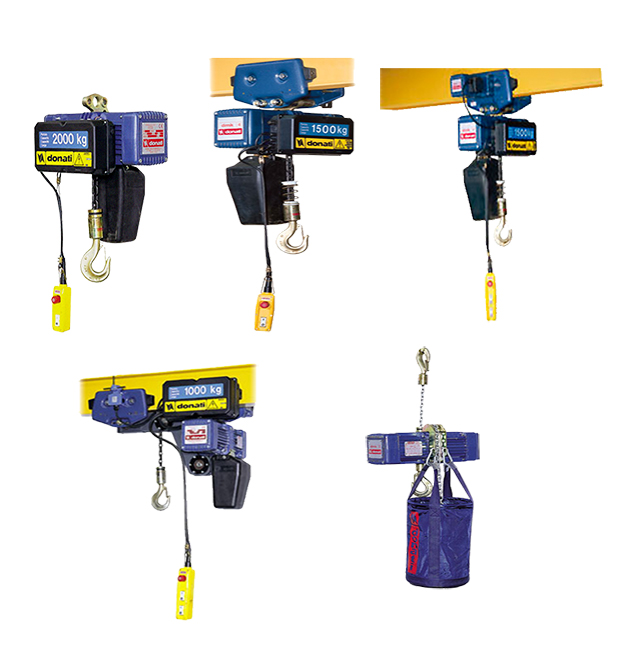

La modularité et la souplesse d’utilisation du palan électrique à chaîne DMK de chez DONATI/AMIOLEVAGE permet de réaliser en standard 6 exécutions.

Le palan à chaîne fixe : Ce palan est suspendu à une charpente ou autre support à l’aide d’un œillet ou (sur demande) avec un crochet

Le palan à chaîne monté sur un chariot par poussée manuelle : Le déplacement en translation de la charge suspendu au palan se fait manuellement en poussant directement la charge. Ce type d’exécution est limité à des charges faibles (> 1T), à des installations dont la hauteur de levage est ? 4 mètres et des trajectoires relativement courtes.

Le palan à chaîne monté sur un chariot électrique à hauteur perdue normale (HPN) : Le déplacement en translation de la charge suspendu au palan se fait électriquement à l’aide d’un motoréducteur fixé sur le chariot du palan celui-ci entraîne la rotation des galets de translation. Il commandé directement par la boîte à boutons fixée sous palan. Ce type d’exécution est utilisé pour la manutention de charges lourdes, hauteur de levage < 4 mètres, cadences de fonctionnement soutenues et des parcours assez long.

Le palan à chaîne monté sur un chariot mécanique à chaîne : Le déplacement en translation peut ressembler à celui du chariot électrique, mais la différence est qu’il n’y a pas de motoréducteur, c’est à l’aide d’une chaîne appelée plus couramment chaîne de manœuvre que le déplacement va se réaliser. L’opérateur va actionner la chaîne de manœuvre du haut vers le bas, ce qui va entraîner les galets de translation du chariot palan et la charge se déplacera. Ce type d’exécution est principalement utilisé pour des applications avec une quantité limitée de manœuvres, sur des parcours courts ou dans le cas d’un positionnement précis de la charge à déposer.

Le palan à chaîne monté sur un chariot électrique à hauteur perdue réduite (HPR) : La différence avec le chariot palan HPN, c’est que le palan est monté sur un chariot par poussée manuelle qui lui-même est tracter par un chariot électrique Une traverse équipé d’un système de renvoi de chaîne relie les deux chariots. Ce type d’exécution permet d’optimiser au maximum la course du crochet de levage et il est utilisé partout où il existe des problématiques de hauteur dans les bâtiments, monorails, potences, etc…

Le palan à levage renversé « climbing » : Comme son nom l’indique, ce type de palan est renversé par rapport à tous ceux que nous venons de voir. C’est le crochet de levage qui va s’accrocher au point de suspension ou au chariot de translation, pas besoin de monter tout le palan, la charge est accrochée directement au crochet du palan à l’aide d’élingues ou autres. Le fonctionnement est identique aux autres palans électriques à chaîne, mais la différence c’est le palan qui monte et qui descend et non pas le crochet de levage. Ce type d’exécution est particulièrement indiqué pour les professionnels soumis à la pose et la dépose fréquentes de palans électriques à chaîne et souvent avec des hauteurs de levage très importantes, exemple l’industrie du spectacle, les techniciens de maintenance, etc…

La gamme des palans électriques à chaîne série DMK comprend :

Quatre dimensions de base le DMK1 – 2 – 3 – 4 permettant de lever des charges de 100 kg à 4000 kg

dans les groupes FEM(ISO) 1Bm (M3) – 1Am (M4) – 2m (M5).

Une vitesse de levage obtenue avec un moteur à 1 polarité :

• 4, 6, 3, 8 ou 16 m/min pour les palans à 1 brin

• 2,5, 3,2 ou 4 m/min pours les palans à 2 brins

Deux vitesses de levage obtenues avec un moteur à double polarité :

• 4/1,2 ou 8/2,5 m/min pour les palans à 1 brins

• 2,5/0,8 ou 3,2/1 m/min pour les palans à 2 brins

Course du crochet standard : jusqu’à 12 mètres

• Au-delà de 12 mètres, sur demande

Protections et isolations des parties électriques :

• Moteur auto-freinant de levage et de translation : IP55 – isolation classe « F »

• Fin de course : protection minimum IP65 – Tension maximale d’isolation 500 Volts

• Câbles électriques : CEI 20/22II – tension maximale d’isolation 450/750 volts

• Des protections et isolations différentes par rapport au standard sont disponibles sur demande

Alimentation électrique : Les palans électriques à chaîne DMK standard sont prévus pour être alimentés avec un courant alternatif avec une tension :

• Triphasé à 400 volts – 50 Hz selon IEC 38-1

• Monophasé à 230 Volts +/- 5% - 50 Hz (pour les palans DMK1 – 2 – 3, à une vitesse de levage et la charge maximale est de 800 kg)

• Tensions et fréquences différentes des standards sont disponible sur demande.

Conditions nominales d’utilisation dans l’exécution standard :

• Température d’exercice : mini -10°C, maxi +40°C

• Humidité relative maximale : 80%

• Altitude maximum 1000m au-dessus du niveau de la mer

• L’appareil doit-être installé dans un espace couvert, avec un bon renouvellement d’air, sans vapeurs corrosives (vapeurs d’acides, brouillard salin, etc..)

• Exécutions spéciales, pour conditions d’environnement différentes ou pour travailler en extérieur, sont réalisables sur demande

Bruit :

• Le niveau de bruit dégagé par palan pendant le fonctionnement à pleine charge, est toujours inférieur à la valeur de 85 dB (A). L’incidence des caractéristiques de l’environnement comme la transmission du bruit à travers des structures métalliques, la réflexion causée par des machines reliées et par les murs n’est pas comprise dans la valeur indiquée.
