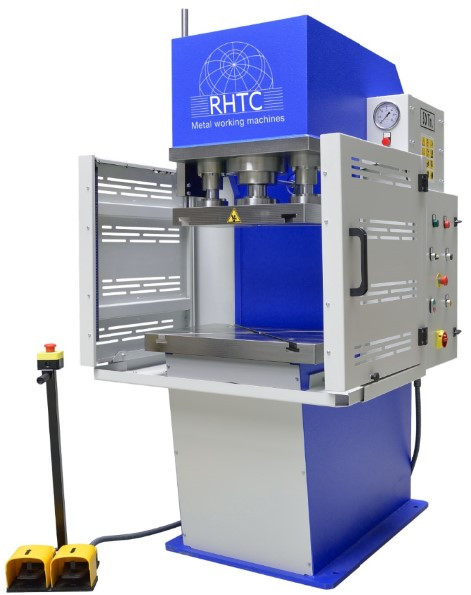

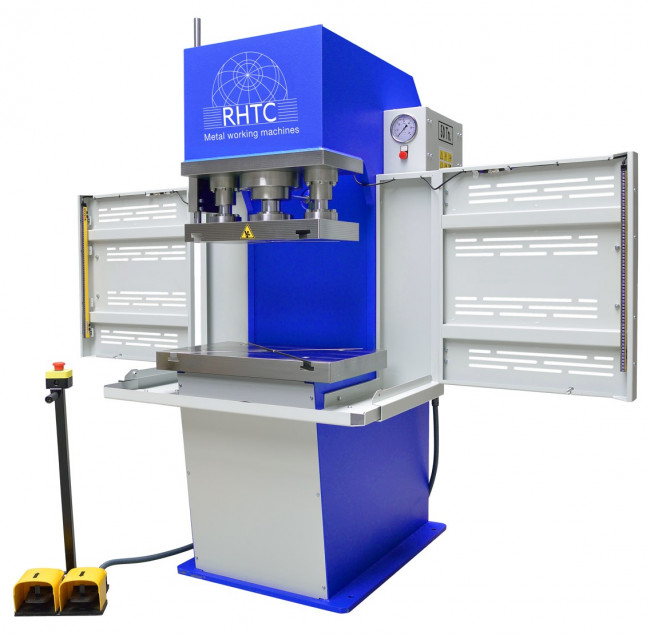

Presse à col de cygne PPCM - RHTC

Cette presse à col de cygne de 50 à 150 tonnes est adaptée aux travaux d’emboutissage, de formage et d’estampage.

Conçu avec une table supérieure et inférieure avec des rainures en T DIN-650. La table supérieure assure un alignement parfait grâce à deux guides latéraux cylindriques (∅ 50 mm).

Nous produisons cette presse à col de cygne de 50 tonnes avec un sélecteur pour le mode de travail manuel / semi-automatique / automatique, deux vitesses, un interrupteur à pression et des barrières photoélectriques dans la zone de travail frontale de la presse. La course du vérin est facile à régler grâce aux capteurs de fin de course.

Toutes nos presses à col de cygne sont fabriquées en Europe et livrées conformément aux dernières normes CE. Haute qualité garantie !

Spécifications techniques Modèle PPCM-50

• Force [tn]: 50
• Puissance du moteur [kw]: 4
• Col de Cygne [mm]: 265
• Vitesse de travail [mm/sec]: 6.3
• Vitesse d’approche [mm/sec]: 32
• Vitesse de retour [mm/sec]: 42
• Pression maximale [bar]: 320
• Course du piston [mm]: 250
• Diamètre des guides [mm]: 50
• Dimension de la table inférieure [mm]: 700 x 450
• Dimensions de la table supérieure [mm]: 550 x 300
• Max. Hauteur utile [mm]: 400
• Hauteur de travail [mm]: 850
• Longueur totale [mm]: 1290
• Largeur totale (frontale) [mm]: 1160
• Hauteur totale [mm]: 2085
• Poids [kg]: 1750

Spécifications techniques Modèle PPCM 80

• Force [tn]: 80
• Puissance du moteur [kw]: 5.5
• Col de Cygne [mm]: 290
• Vitesse de travail [mm/sec]: 6
• Vitesse d’approche [mm/sec]: 25
• Vitesse de retour [mm/sec]: 36
• Pression maximale [bar]: 320
• Course du piston [mm]: 250
• Diamètre des guides [mm]: 50
• Dimension de la table inférieure [mm]: 700 x 500
• Dimensions de la table supérieure [mm]: 600 x 350
• Max. Hauteur utile [mm]: 400
• Hauteur de travail [mm]: 850
• Longueur totale [mm]: 1460
• Largeur totale (frontale) [mm]: 1210
• Hauteur totale [mm]: 2090
• Poids [kg]: 2350

Spécifications techniques Modèle PPCM-100

• Force [tn]: 100
• Puissance du moteur [kw]: 7.5
• Col de Cygne [mm]: 325
• Vitesse de travail [mm/sec]: 6.2
• Vitesse d’approche [mm/sec]: 31
• Vitesse de retour [mm/sec]: 48
• Pression maximale [bar]: 320
• Course du piston [mm]: 250
• Diamètre des guides [mm]: 50
• Dimension de la table inférieure [mm]: 800 x 550
• Dimensions de la table supérieure [mm]: 650 x 400
• Max. Hauteur utile [mm]: 400
• Hauteur de travail [mm]: 900
• Longueur totale [mm]: 1590
• Longueur totale [mm]: 1240
• Hauteur totale [mm]: 2250
• Poids [kg]: 3150

Spécifications techniques Modèle PPCM-150

• Force [tn]: 150
• Puissance du moteur [kw]: 7.5
• Col de Cygne [mm]: 375
• Vitesse de travail [mm/sec]: 3.9
• Vitesse d’approche [mm/sec]: 20
• Vitesse de retour [mm/sec]: 31
• Pression maximale [bar]: 320
• Course du piston [mm]: 250
• Diamètre des guides [mm]: 50
• Dimension de la table inférieure [mm]: 900 x 650
• Dimensions de la table supérieure [mm]: 700 x 450
• Max. Hauteur utile [mm]: 400
• Hauteur de travail [mm]: 950
• Longueur totale [mm]: 1750
• Largeur totale (frontale) [mm]: 1330
• Hauteur totale [mm]: 2395
• Poids [kg]: 4700

Accessoires en option

• Géométrie adaptée à vos besoins (par exemple des tables plus grandes, une hauteur utile plus importante ou une course de piston plus grande).
• Des vitesses plus élevées avec une pompe différente
• Éjecteur hydraulique placé dans la table supérieure ou inférieure (ou les deux)
• Coussin hydraulique
• PLC Siemens mod. SIMATIC S7 1200 avec écran tactile de 7 »
• Equipement de refroidissement du groupe hydraulique par un système de refroidissement air-huile
