Monte handicapés 400 Kg

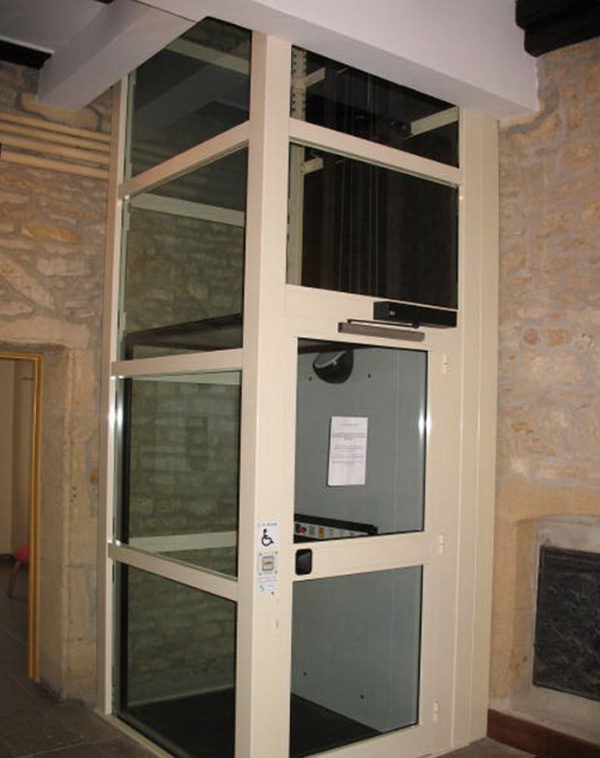

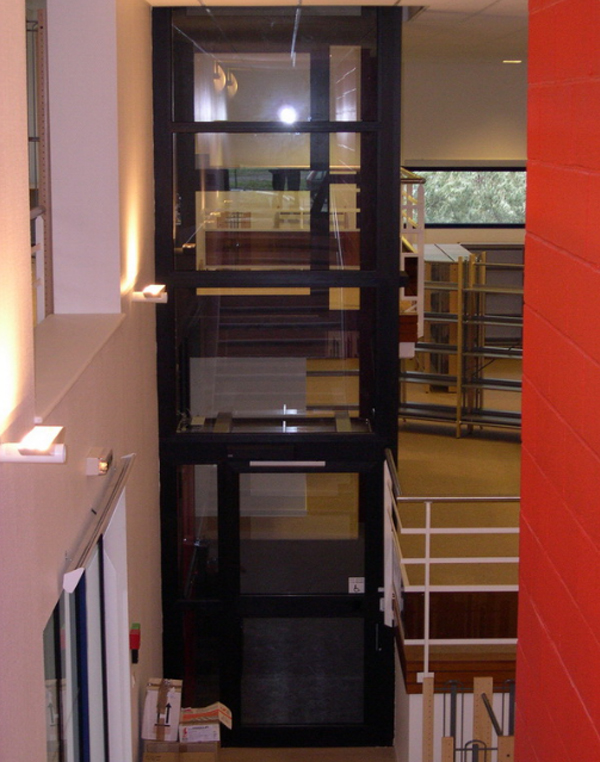

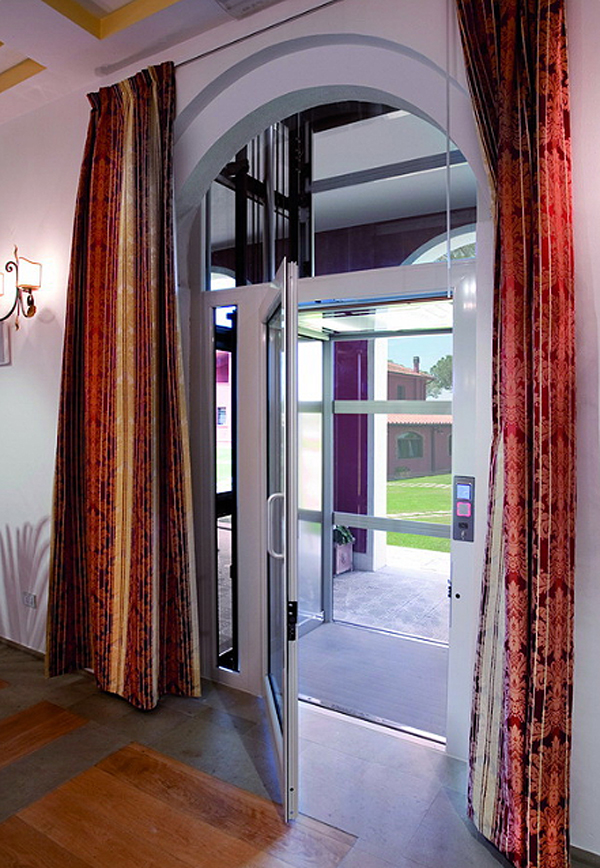

Cet élévateur pour personne à mobilité réduite extérieur est un élévateur hydraulique avec glissières E07 dans un pylône auto-portant

Il peut être installé dans un espace réduit et sans gros travaux de gros œuvre.

Tout électrique, tout est intégré dans le pylône.

L'élévateur monte handicapes est totalement clos.

Il ne nécessite pas de gaine maçonnée, seulement une cuvette de profondeur 5 cm.

Sur demande, l'élévateur peut être vitré sur certaines faces, sauf la face avec la poutre guide.

Les portes sont vitrées en standard.

Conformité :

Elévateur vertical pour personnes à mobilité réduite type EASY MOVE PROGRESSION, conforme à la nouvelle norme EN 81-41 et aux nouvelles directives machines.

Avantages :

- Commandes :
-- Du type à action maintenue, dimensions des boutons 50X50 mm.
-- Les commandes ne fonctionnent que si les portes d’étages sont fermées.
- Portes : Porte avec châssis en aluminium coloris RAL 7040 ou au choix et verres de sécurité clair. Dimensions utiles: 2000 x 900mm ouverture et fermeture automatique avec motorisation placée sur la traverse haute.
- Sécurités électriques : Poussoirs STOP en cabine et dans la fosse, sonde thermique sur le moteur; fins de course d’étage, micro interrupteur avec extra course de sécurité en cas de relâchement ou rupture des câbles, circuit d'alimentation et circuit auxiliaire avec câbles séparés, serrures par actionnement mécanique et homologuées selon les Normes 84/529 86/312, avec micro interrupteur de sécurité pour contrôle ouverture portes, nivelage automatique d’étage, descente de secours en cabine, éclairage de secours en cabine, alarme acoustique avec alimentation 24V, commandes d’étage éclairées.
- Sécurités mécaniques : Deux câbles de levage avec système à ressort pour distribution de la charge, parachute pour ascenseurs (homologué selon les normes CEE 84/529 et 86/312) qui agit sur les rails, protection aux étages avec portes, déblocage d'urgence des portes de l'extérieur avec clé triangulaire.
- Sécurités hydrauliques : Soupape de contrôle de la vitesse de descente, soupape parachute sur le vérin, soupape de non retour; soupape de pressurisation, limiteur de pression sur le circuit hydraulique, descente de secours actionnée du bas, pompe manuelle et pressostat.

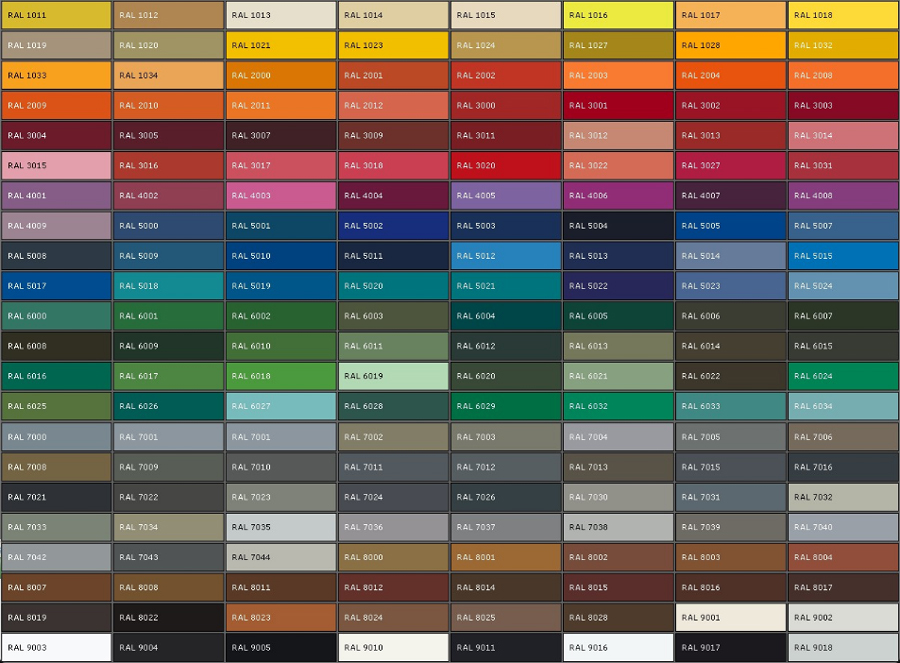

- Finition Standard : Teinte ossature et portes : RAL 7040 ou au choix (Voir le nuancier)
Fronton cabine : beige, ou suivant notre catalogue
Sol : gris, ou noir

Caractéristiques techniques :

- Charge admissible : 400 Kg
- Course : 7000 mm
- Hauteur au niveau supérieur : 2500 mm
- Nombre de niveaux : De 2 à 5 niveaux
- Fosse : 120 mm, Lot Go
- Gaine : Installation dans une gaine maçonnée avec toit au lot Gros œuvre
- Installation : Intérieur de gaine marçonnée au lot GO
- Type de service : Opposé, même face, ou perpendiculaire
- Tension : 230V monophasée (50Hz), Puissance moteur : 1.5 Kw
- Circuit auxiliaire : 24V
- Fixations : Contre un mur porteur et/ou nez de dalle
- Rails : En profilés usinés en forme de T70
- Cabine : 1 fronton en plalam (Tôle plastifiée) coloris beige
- 1 paroi latérale coloris beige
- Plinthes caoutchouc à la base des parois
- Montants en aluminium naturel
- Faux pladonf en simili inox avec 4 spots
- Plancher antidérapant caoutchouc pastillé, coloris gris
- Dimensions plateau : 1400 x 1100 mm, ou sur mesure
- Barrières immatérielles coté non protégé
- Hauteur cabine : 2000mm
- Mouvement : Par un vérin hydraulique plongeant à double câbles
- Vitesse moyenne : 0.15 m/sec

Options :

- Autres teintes suivant nuancier RAL (Voir le nuancier)
- Verres teintés
- Condamnation par E Bouton
- Interphone
- Portes doubles
- Parois de cabine suivant nos nuanciers
- Plafond étoilé
- Portes pleines
