Logiciel calcul de flexibilité

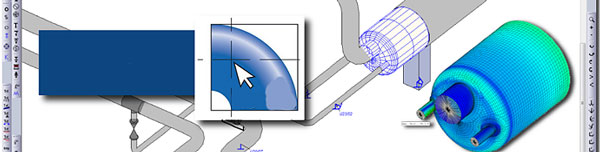

Notre logiciel calcul de flexibilité permet la modélisation et l’analyse de structures d’installations de tuyauteries complexes. Statique/Dynamique.

Fonctions et principales du logiciel :

- L'analyse statique comprend l’étude de tous les cas de charges et leurs combinaisons dans des conditions aux limites linéaires et non linéaires (frottement, jeu de supports, soulèvement du support) et des conditions de couplage (comportements non linéaires des joints de dilatation).
- L'analyse dynamique comprend le calcul des fréquences et modes propres et leur étude par le biais de différentes méthodes de réponse modale (par exemple l'analyse des coups de bélier).
- L'analyse de séisme est basée sur la méthode « analyse temporelle ».
Un module de superposition permet la sélection et la combinaison des résultats statiques et dynamiques ainsi que la génération des valeurs extrêmes des chargements sur les équipements, les tuyaux, les supports et des tubulures.
- La validation selon les principales normes de tuyauterie que l’ASME, EN, CODETI, ….
- La création automatique des superpositions de cas de charges et de leurs équations selon la normalisation choisie.
- La comparaison des contraintes calculées et admissibles. ROHR2 génère automatiquement les résultats dans un rapport documenté comprenant des listes et des graphiques.
- L’interface utilisateur du logiciel est disponible en Anglais ou en Allemand. Les résultats peuvent être édités en Français, Anglais ou Allemand.

Codes de contraintes dans notre logiciel :

- ASME B31.1, ASME B31.3, ASME B31.4, ASME B31.5, ASME B31.8, ASME Cl. 1, ASME Cl. 2, ASME Cl. -3
- EN13480, EN13941
- CODETI
- RCCM
- STOOMWEZEN D110, KTA 3201.2, KTA 3211.2, FDBR, AGFW, AGFW FW401
- VGLSR (équivalent aux contraintes de Von Mises and Tresca)
