Les vannes papillon sont idéales pour éviter tout risque de fuite, tout en garantissant un fonctionnement optimal.
Elles sont munies de cylindres rotatifs pneumatiques, qui ouvrent et ferment la vanne.

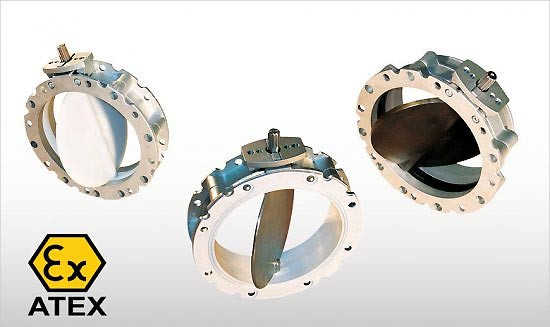

Nos vannes papillon sont constituées de deux demi-corps en moulage d’aluminium, un disque en fonte ou en acier revêtu de polymère technique SINT et un joint en élastomère pré-tendu.
Une version avec disque en acier inoxydable avec joint intégral agréée FDA/EN est disponible pour l’industrie alimentaire.
Le modèle V1 est fourni avec bride supérieure et raccord inférieur avec rebord pour la fixation d’une chausse en caoutchouc, le modèle V2 possède 2 brides, supérieure et inférieure, identiques.
Fonction
Dans la fermeture de réservoirs, trémies et silos qui contiennent des matériaux en poudre ou granulaires, les vannes papillon VFS sont toujours le dispositif le plus utilisé.
Ce qui a été un produit sur mesure pour le client et les applications spécifiques, a été transformé en un produit industriel de série avec des caractéristiques destinées à une utilisation polyvalente.

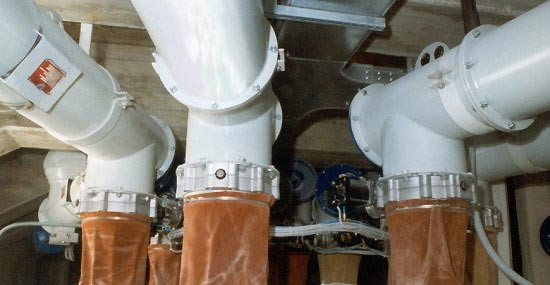

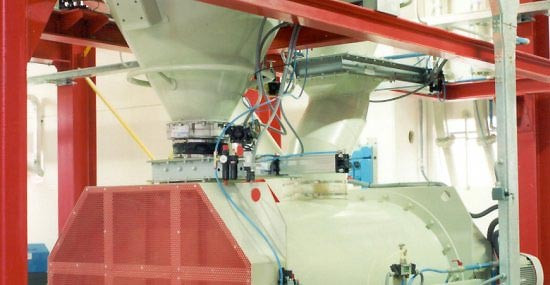

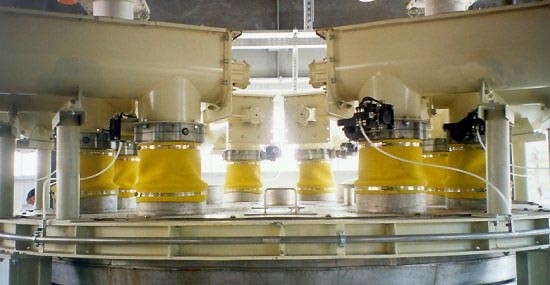

Les vannes papillon sont utilisées dans toutes les installations qui exigent l’interception des flux de matériaux déplacés par gravité ou par transports pneumatique. Les vannes sont installées sous les trémies, réservoirs, silos, vis sans fin ou transporteurs, le long des conduites. Grâce au design spécial et aux matériaux spéciaux utilisés, dans les différentes combinaisons, les vannes s’avèrent adaptées à tout secteur.
Caractéristiques :
- V1 a une bride supérieure et une section inférieure adaptée à la fixation d’un manchon flexible
- V2 a des brides supérieures et inférieures identiques
- Tenue à la pression jusqu’à 0,2 bar (2.9 PSI)
- Corps moulé sous pression en aluminium
- Disques en fonte, polymère technique SINT et acier inox
- Joints pour applications alimentaires et non
- Nombre de composants réduit
- Utilisé pour les poudres, granules, granulés
- Léger et facile à manipuler
Avantages :
- Haute résistance à l’abrasion
- Facile à installer
- Entretien rapide
- Faibles coûts de fonctionnement et d’entretien
- Disques interchangeables
- Matériaux disponibles en stock
Options :
Certification ATEX En conformité avec les normes EN 1935/2004 Versions avec disques en acier inoxydable et joints à tenue pour alimentaires
