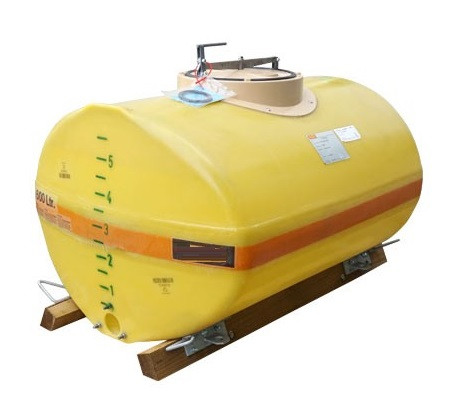

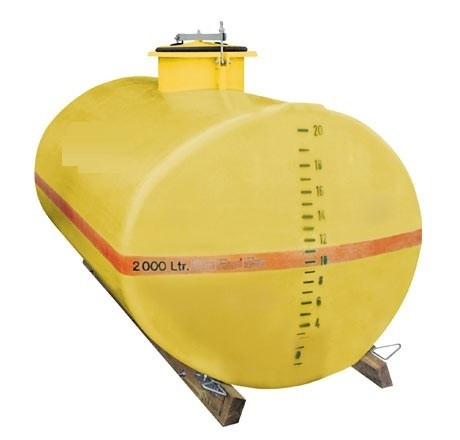

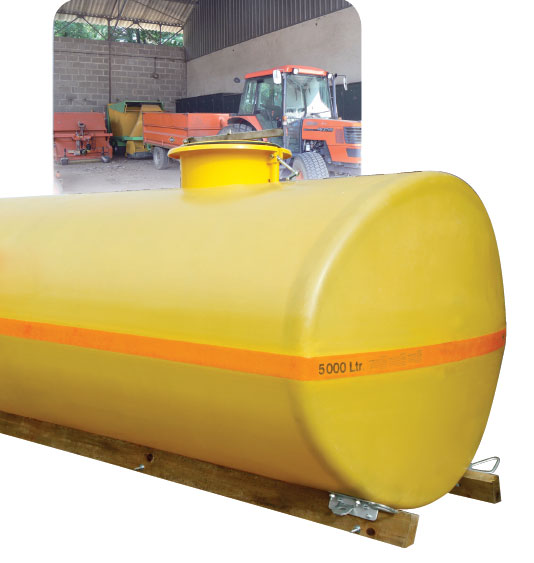

Cuve ovale en polyester

Cette cuve ovale en polyester est conçue pour stocker tous types de pesticides et solutions d’engrais.

Munie d’une bride inox de série, la cuve PFV possède 2 types de trous d’homme selon la capacité et le type de la cuve.

De plus, cette cuve ovale comprend un indicateur de niveau optique afin de faciliter de contrôle de sa contenance.

• Caractéristiques techniques :

- Contenance de 600 à 10 000 litres
- Cuve sur patins bois imprégnés de 600 à 6 000 litres (patins acier galvanisé en option)
- Cuve sur patins acier galvanisé de 7 000 à 10 000 litres
- Indicateur de niveau optique
- 2 types de trou d’homme selon la capacité et le type de la cuve (trou d’homme avant = à l’opposé de la sortie)
- Soupape(s) d’aération sur le couvercle
- Bride inox de série
- Cloisons anti-vagues impératives pour application transport (en option)
- Traitement vapeur, cloisons anti-vagues et accessoires


1 - Cuve en résine polyester orthophtalique armée de fibre de verre
2 - Patins en bois imprégné ou en acier galvanisé selon les versions
3 - Poignées en acier galvanisé pour l’arrimage des cuves
4 - Trou d’homme avec manette d’ouverture en acier galvanisé
5 - Graduation du niveau dans la masse
6 - Sortie pour vidange presque totale avec vis de fixation bride inox CEMO
7 - Cloisons anti-vague en option pour l’application transport
8 - Soupape(s) de ventilation intégrée(s) au trou d’homme

Dimensions en cm

Volume en litres	a	a1	b	c	c1	d	e	f	g	h
600	137	130	92	91	76	55	65	10,25	11,6	7,5
750	165	160	92	91	76	55,5	80	10,25	11,6	7,5
1 000 long	215	210	92	91	76	55,5	105	10,25	11,6	7,5
1 000 court	146	141	122	103,5	88,5	80	70,5	10,25	11,6	7,5
1 500 court	201	201	122	103,5	88,5	80	100,5	10,25	11,6	7,5
2 000 long	266	263,5	122	104	88,5	80	70	12,3	13,5	10
2 000 court	190	130	143	138	110	80	94,5	12,3	13,5	10
3000	275,5	270	143	138,2	110,2	80	70	12,3	13,5	10
4000	366	360	143	138	110	80	106	12,3	13,5	10
5000	366	360	154	155	127	80	106	12,3	13,5	10
6000	342,5	338,5	179	170	142	101,5	101	12,3	13,5	10
7000	400	390	179	170	142	93,5	101	12,3	13,5	10
8500	426,4	425	188	182	154	93,5	120	12,3	13,5	10
10000	499,5	497	188	182	154	93,5	120	12,3	13,5	10

• Modèles disponibles :

600 L :
- Dimensions : 137 x 92 x 91 cm
- Poids : 40 kg
- Trou d'homme milieu : 360 mm,

750 L :
- Dimensions : 165 x 92 x 91 cm
- Poids : 45 kg
- Trou d'homme milieu : 360 mm

1000 long :
- Dimensions : 215 x 92 x 91 cm
- Poids : 56 kg
- Trou d'homme milieu : 360 mm

1000 court :
- Dimensions : 146 x 122 x 103,5 cm
- Poids : 57 kg
- Trou d'homme milieu : 360 mm

1500 court :
- Dimensions : 201 x 122 x 103,5 cm
- Poids : 82 kg
- Trou d'homme milieu : 360 mm

2000 long :
- Dimensions : 266 x 122 x 104 cm
- Poids : 105 kg
- Trou d'homme avant : 360 mm

2000 court :
- Dimensions : 190 x 143 x 138 cm
- Poids : 100 kg
- Trou d'homme milieu : 420 mm

3000 L :
- Dimensions : 275,5 x 143 x 138,2 cm
- Poids : 130 kg
- Trou d'homme avant : 420 mm

4000 L :
- Dimensions : 366 x 143 x 138 cm
- Poids : 173 kg
- Trou d'homme avant : 420 mm

5000 L :
- Dimensions : 366 x 154 x 155 cm
- Poids : 218 kg
- Trou d'homme avant : 420 mm

6000 L :
- Dimensions : 342,5 x 179 x 170 cm
- Poids : 280 kg
- Trou d'homme avant : 420 mm

7000 L :
- Dimensions : 400 x 179 x 170 cm
- Poids : 401 kg
- Trou d'homme avant : 420 mm

8500 L :
- Dimensions : 426,4 x 188 x 182 cm
- Poids : 470 kg
- Trou d'homme avant : 420 mm

10000 L :
- Dimensions : 499,5 x 188 x 182 cm
- Poids : 538 kg
- Trou d'homme avant : 420 mm
