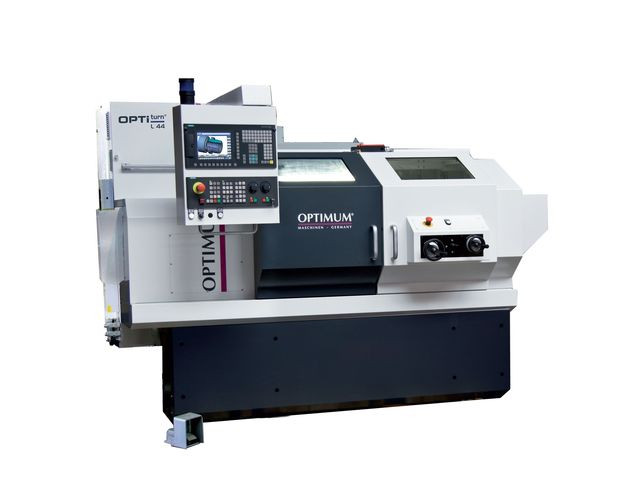

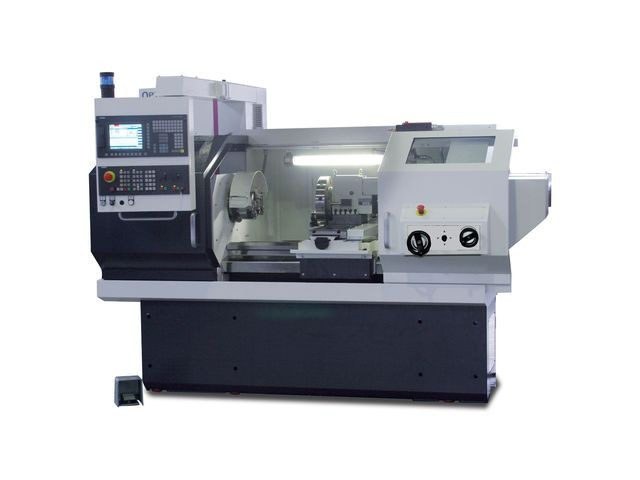

Tour numérique avec commande professionnelle

Garantie Siemens 2 ans incluse

Code fiche produit :43725791


  • Puissance moteur de broche : 7 kW
  • Couple moteur : 33 Nm
  • Puissance système d'arrosage : 270 W

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description

Le tour numérique avec commande professionnelle est typiquement utilisé pour la production des petites séries et lors des formations techniques.

Il est spécialement adapté pour une utilisation dans le domaine de l'industrie.

Cette machine d’usinage est munie d’une broche à haute vitesse qui fonctionne avec servomoteur et d’une tourelle huit outils type VDI offrant une précision de travail optimale.

  • Caractéristiques générales :
- Système d’arrosage intégré avec réservoir 90 L
- Système de lubrification centralisée automatique
- Haute vitesse de broche jusqu'à 3000 T/min. de série
- Panneau de commande pivotant
- Livré avec câble de transfert de données pour PC
- Connexion RJ45, raccord USB et connexion électrique (230 V) sur le panneau de commande
- Positionnement rapide des axes X et Z par satellite
- Mandrin hydraulique avec commande au pied

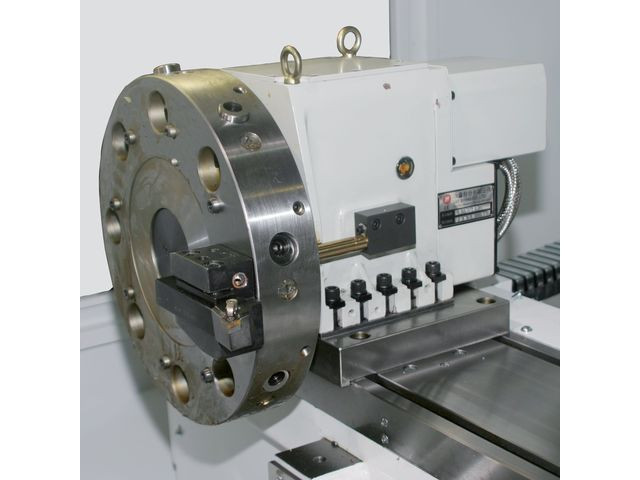

- Tourelle 8 outils type VDI
- Garantie Siemens 2 ans incluse
Panneau de commande :
- Ports Ethernet RJ45,
- USB 2.0 et Carte Compact Flash
- Écran TFT couleur 10,4"
- 8 touches horizontales et 8 touches verticales permettant d'accéder à l'ensemble des commandes

  • Caractéristiques techniques :
- Alimentation 400 V / 3 Ph ~ 50 Hz
- Puissance totale 23 KVA
- Motorisation de broche (mode S1) 7 kW
- Couple moteur (mode S1) 33 Nm
- Motorisation (mode S6 à 30%) 16 kW
- Couple moteur (mode S6 à 30%) 80 Nm
- Attachement de broche DIN ISO 702-1 Nr. 5
- Alésage de broche Ø 52 mm
- Alésage du mandrin Ø 40 mm
- Diamètre du mandrin hydraulique Ø 150 mm
- Puissance 270 W
- Capacité de contenance du réservoir 90 litres
- Puissance de la pompe hydraulique 750 W
- Capacité de contenance du réservoir 50 litres
- Hauteur de pointe 223 mm
- Entrepointe 850 mm
- Ø usinable au-dessus du chariot Ø 240 mm
- Ø usinable au-dessus du banc Ø 446 mm
- Ø usinable sous le banc rompu Ø 520 mm
- Largeur du banc 300 mm
- Vitesse de broche 10 - 3000 T/min.
- Type hydraulique VDI 30
- Nombre d'outils 8
- Dimensions d'outils dans la tourelle max. 20 mm
- Capacité de la tourelle max. Ø 25 mm
- Précision de répétabilité ± 0.005 mm
- Précision de positionnement ± 0.005 mm
- Course de travail
- Course axe X 250 mm
- Course axe Z 760 mm
- Axe X/axe Y 15 000 mm/min.
- Couple moteur
- Axe X 6 Nm
- Axe Z 8.5 Nm
- Cône Morse CM 4
- Ø du fourreau Ø 52 mm
- Course du fourreau 165 mm
- Longueur x largeur x hauteur 2530 x 1595 x 1795 mm
- Poids net (brut) 3070 kg (3450 kg)
  • Option :
KIT STARTER VDI 30
Comprend :
3 x porte-outils radiaux
1 x porte-outil radial inversé
1 x porte-outil axial
5 x porte-barres d’alésage
Ø 10 / 12 / 16 / 20 / 25 mm
3 x bouchons de protection
1 x porte-pince ER 25
1 x clef de serrage pour porte-pince ER 25
1 x jeu de pinces ER 25 (15 pièces)
1 x ébauche de porte-outil
3 porte-pinces ER 32
1 x mandrin de perçage
