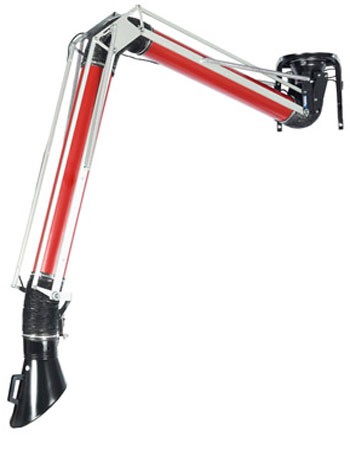

Bras aspirant quadruple pantographe

Le bras aspirant quadruple pantographe est conçu pour un captage localisé et à la source de polluants génériques tels les fumées de soudure, vapeurs, gaz, poussières, à des températures jusqu'à +90°C.

Sa structure autoportante brevetée à 4 pantographes lui assurent une maniabilité et une robustesse maximales ainsi qu'un déplacement facilité.

Pour une extraction haute performance, ce bras d'aspiration dispose de 3 articulations sur les joints flexibles ains que de 3 axes de rotation de sorte que le bras puisse pivoter complètement et permettre ainsi d'atteindre n'importe quel poste de travail.

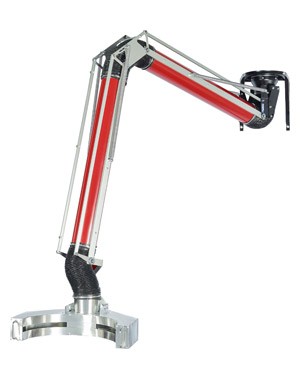

Ce bras est disponible pour une installation suspendue avec fixation murale ou en installation sur chariot avec fixation à une table ou sur un aspirateur sur chariot.

Il se décline également en 2 versions, l'une pour l'industrie (diamètres de 125, 160, 200 et 250 mm) et l'autrepour des applications en laboratoires, avec dans ce dernier cas des diamètres réduits de 100 et 125 mm.


Caractéristiques techniques :

- Bras aspirant à structure autoportante quadruple pantographe (brevetée) complètement externe aux tuyaux rigides en acier laqué
- Disponible dans le modèle "Industrie" (diamètres de 125, 160, 200 et 250 mm, longueurs de 2 à 4 m) et le modèle "laboratoire" (diamètres 100 et 125 mm, longueurs 1 et 2 m).
- Le bras est disponible aussi bien pour installation «Suspendue» (fixation à un mur) que pour installation «Sur chariot» avec une fixation à une table ou sur des aspirateurs sur chariots (ALT.Asur la figure)
- Le bras aspirant pour installation «suspendue» est essentiellement composé de :
- Une structure de soutien à quadruple pantographe
- Des tuyaux rigides en tôle d’acier zingué et laqué de couleur RAL3003 (2)
- Une base avec bride pivotante
- Une hotte pour fumées chaudes en tôle d’acier laqué (1)
- Tuyau flexible en tissu enduit PVC, température de service de -20° C à +90° C
- Support mural (3) avec contre-bride (4) et raccord multidiamètre (5).
- Le bras pour installation sur chariot ne comprend pas le support mural et le raccord multi-diamètre.
- Le Bras d'aspiration est disponible en 5 versions pour répondre aux différentes applications nécessaires pour l’utilisation en laboratoire et dans le domaine industriel :
- Standard
- Inox
- Hautes Températures
- Polypropylène
- Atex


Avantages :

- Structure autoportante à 4 pantographes (brevetée) garantie de maniabilité, fiabilité et robustesse
- Aucun composant immergé dans le flux aspiré pour une réduction des pertes de charge
- Parfait pour les applications industrielles générales comme : aspiration des fumées de soudure, aspiration des fumées, poussières et vapeurs avec une T. Max de 90 °C
- Équilibré au moyen de ressorts antagonistes également présents sur la partie de bras avant (Avant-bras).
- Versions et variantes spéciales disponibles en mesure de répondre à n’importe quelle exigence et application industrielle
- Hottes spéciales disponibles pour tout type d’application et polluant
- Possibilité de montage avec des rallonges aspirantes (pour une extension complète de 8 m maximum), des rails aspirants, des supports muraux ou au plafond (pour une rotation jusqu’à 360°)



Pour des accessoires compatibles avec le bras aspirant, il existe la hotte fumées chaudes.

D'une construction en acier zingué et laquage noir, elle permet une aspiration localisée de fumées chaudes.

Elle est de forme tronconique avec une surface de captation elliptique.

Ses diamètres sont de : 100, 125, 150, 160, 200 et 250 mm.



Ainsi que les aspirateurs industriels et pour laboratoires, une gamme complète de modèles à débits et pressions différentes en fonction des besoins.
