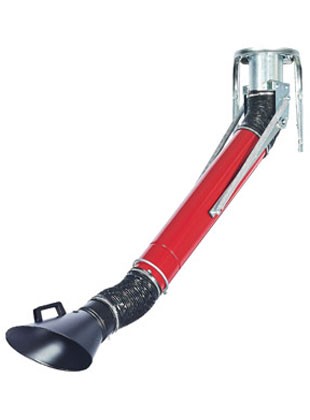

Bras aspirant télescopique compact

Le bras aspirant télescopique compact est conçu pour un système d'aspiration extensible de manière à obtenir une captation localisée et une extraction haute performance.

Il est particulièrement adapté au captage de polluants non-agressifs et non-corrosifs comme les fumées de soudure, poussières et vapeurs.

Ce bras d'aspiration est d'une grande utilité pour les professionnels dans le besoin d'un bras de longueur variable de sorte à réduire l'encombrement sur le lieu de travail, notamment pour des environnements à plafond bas.

D'un diamètre de 160 mm, il se décline en 2 longueurs :

- 1250 mm (avec extension du manche télescopique de 300 mm en plus)
- 1550 mm (avec extension de 700 mm en plus)

D'une grande robustesse, il est muni d'une hotte aspirante pour fumées chaudes réglée à l’aide du joint homocinétique qui permet de la tourner sur 3 plans, vertical, horizontal et axial) afin d’offrir une captation localisée optimale des polluants.

En outre, la bride pivotante à 360° et l'articulation côté base offre la possibilité à l'opérateur d'une hauteur de bras réglable.


Caractéristiques techniques :

- Le Bras télescopique compact est conseillé pour l’installation en locaux où la hauteur est limitée.
- Disponible dans le diamètre 160 mm et deux longueurs : 1250 mm (avec extension du manche télescopique de 300 mm en plus) et 1550 mm (avec extension de 700 mm en plus).
- Il est composé d’une base pivotante, du demi-bras télescopique (2), de la hotte pour fumées chaudes (1) et du nouveau support mural (3) avec raccord (4).
- En plus de la version standard, le bras d'aspiration télescopique est également disponible dans les versions suivantes :
- Version Tout Inox (../II) : fabriquée entièrement en acier inox AISI 316 avec flexible en polyuréthane
- Version ATEX (../XX): realisée avec hotte en acier zingué et flexible antistatique, homologuée conformément à la directive ATEX 2014/34/UE EX Groupe II Catégorie 2. Zone 1 et 21 (Gaz/Poussière).
- Il est également disponible dans la version XY, EX. Groupe II Catégorie 3 Zones 2 et 22



Avantages :

- Extension télescopique du tube rigide permettant d’avoir un déploiement suffisant en maintenant un encombrement minime
- Grâce à l’absence d’articulation centrale, il est parfait pour être installé dans des environnements avec plafonds bas
- Idéal pour les applications industrielles générales comme : aspiration des fumées de soudure, aspiration des fumées, des poussières et des vapeurs ayant une température max. inférieure à 90 °C
- Possibilité d'installation sur des rallonges aspirantes, des rails aspirants, supports et extensions au mur ou au plafond
- Disponible dans différentes variantes permettant d’adapter la version standard même aux applications les plus spécifiques.

Il existe également le demi-bras aspirant à deux pantographes :

- Absence d’articulation centrale pour une installation aisée dans des environnements avec plafonds bas
- Structure de soutien à deux pantographes
- Disponible dans la version Standard à usage général, dans la version INOX AISI 316, dans la version Atex, polypropylène et hautes températures
- Peut être installé sur des rallonges aspirantes, des rails aspirants, des support muraux ou au plafond
- Hottes spéciales pour tout type d’application et de polluant disponibles
- Diamètres 125, 160, 200, 250 mm, avec une longueur de 1,1.5 et 2 mètres
- le modèle Laboratoire est disponible dans les diamètres 100 et 125 mm, longueurs 0,5 et 1 mètre


Pour un équipement compatible, il existe aussi la hotte poussières et vapeurs de forme tronconique avec surface de captation circulaire :


La rallonge aspirante d'une longueur de 1 à 4 mètres :
