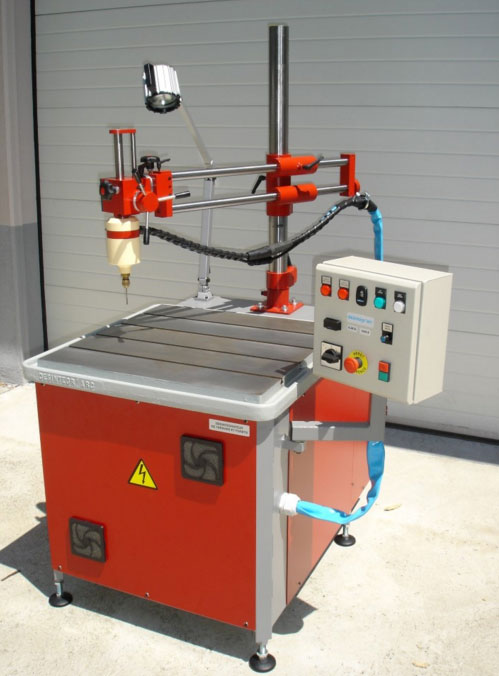

Désintégrateur de taraud fixe

Spécialisé dans le domaine de la mécanique de précision, nous mettons à votre disposition notre savoir-faire de 30 ans, afin de vous proposer notre solution fiable pour l’extraction des outils métalliques cassés.

Destiné à un usage industriel intensif, avec des capacités importantes, notre désintégrateur de taraud fixe est efficace pour enlever en toute précision les pièces cassées, sans endommager la machine.

Cet extracteur utilise des matériaux de très haute qualité et solidité, afin d’apporter la dureté convenable à vos travaux de réparation.

Caractéristique :

- Capacité M3 à M30

Générateur :

- Meuble bac + table fonte moulée 800 x 800 mm + support à descente manuelle
- Alimentation 400 V triphasée / 50 Hz ou 220 V triphasée à préciser à la commande
- Puissance 8/10/12 Kva , suivant modèle
- Alimentation des auxiliaires de commande par transformateur 400V/220V/24V
- Pupitre de commandes articulé
- Pieds antivibratoires
- Lampe halogène 24 v
- Poids supporté par la machine 1100 kg

Protection de l’appareillage électrique :
-Protection générale par sectionneur, disjoncteur 32 A dans un coffret extérieur
- Protection du transformateur de puissance et vibreur par sonde de température à réarmement automatique (70°)
- Protection du transformateur de commande par fusibles primaire et secondaire
- Protection des groupes moto pompes par fusible-s
- Refroidissement du transformateur de puissance par circulation d’eau, groupe moto pompe 1
- Refroidissement de l’électrode et évacuation des déchets par circulation d’eau, groupe moto pompe 2
Pupitre de commandes :
- Bouton vert à impulsion » Marche » I
- Bouton rouge à impulsion « Arrêt » 0
-Bouton coup de poing « Arrêt d’urgence »
- Commutateur 4 positions dont une position neutre et 3 positions de puissance
- Voyant blanc » Sous tension »
- Voyant vert » En service »
- Voyant rouge « Défaut de refroidissement du transfo de puissance » pompe 1
- Voyant rouge « Défaut de refroidissement de l’électrode » pompe 2
- Ampèremètre de contrôle d’usinage « Intensité de travail » (suivant modèle)
- Régulateur de la vibration

Groupe moto pompe 1 :
- Moteur puissance 0.36 KW
- Alimentation mono 220 V 3 A
- Protection par fusibles 3 A
- Protection de la pression par pressostat et signalisation par voyant rouge défaut transfo
- Protection de la pression par pressostat et signalisation par voyant rouge électrode

Groupe moto pompe 2 :
- Moteur puissance 0.36 KW
- Alimentation mono 220 V 3 A
- Soupape de sécurité préréglée à 3 bars avec retour au bac

Bac des liquides de refroidissement
- capacité 70L
- Niveau de contrôle visuel

Tête de désintégration
- Alimentation de 0 à 40V par transformateur de puissance réf TC1
- Fréquence de vibration 50 périodes/secondes
-Raccordement rapide électrique et hydraulique
- Robinet pour réglage du débit de liquide de refroidissement
- Utilisation d’électrode carbure et cuivre
- Fixation de l’électrode par mandrin à pince permettant de faire varier la longueur de l’électrode pour une plus grande rigidité et une plus grande précision (fourniture : 1 corps de pince, 4 pinces D2 à 8 et 4 écrous de serrage - correspondant)

Support « S »
- Colonne et bras D57 mm
- Descente manuelle
- Course verticale 650 mm, avec une électrode de 50 mm
- Course transversale 720 mm
- Course de travail 100 mm
- Réglage fin des 2 axes X et Y

Fournitures
- Avec l’appareil lot de 4 électrodes de différents diamètres, un sachet de sel électrolytique.

Accessoires :
- Mandrin
- Tête à descente sensitive « TDS »
- Groupe Moto pompe « GMPB »
- Support « S »
- Support « MSM »
- Tête à mouvement croisés TMC













N’hésitez pas à nous contacter pour plus d’informations.
